Circuito LC
Ficha
Signatura
ES
F-0267
N_inventario
ES
9265
idFicha
ES
266
Título
ES
Circuito LC
Fabricante
ES
Fagor
Ubicación precisa
ES
Físicas//Física Aplicada//C//1//Laboratorio de técnicas experimentales de electromagnetismo
Info_adicional
ES
266
Observaciones
ES

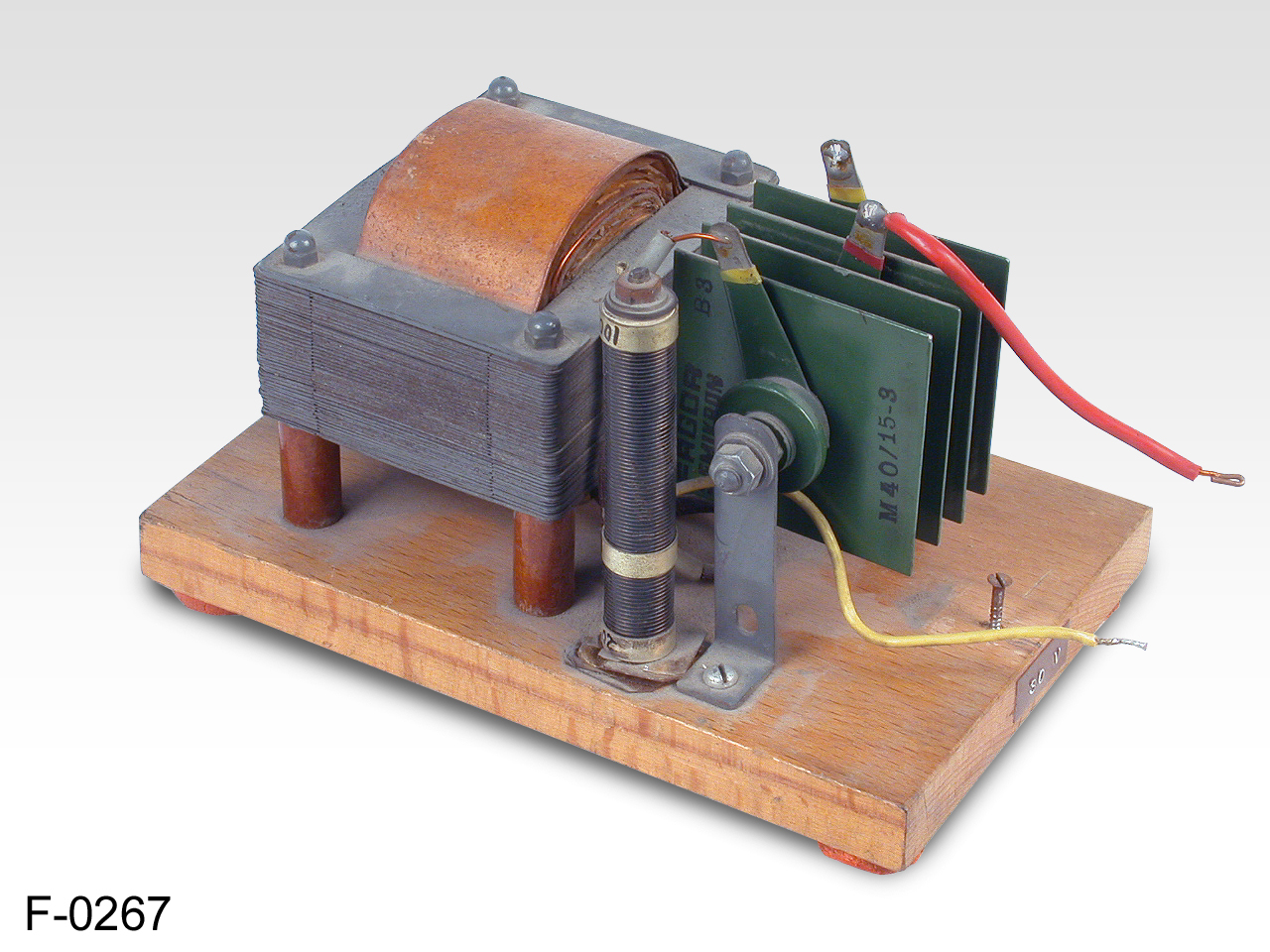

Contacto: Benito Gimeno y Carmina Tortajada Posible montaje artesanal. Fabricante, modelo y serie del rectificador en una de sus placas. T1: medidas de apilado de chapas de hierro (transformador?) que sirve de marco para enrollado de cobre alternado con papel. Todo sobre patas que parecen de cerámica (y supongo que serán aislantes(?)). T2: dimensiones del enrollado. T3: dimensiones de la bobina que tiene marcadas las características: 20 W, 100 Ohm. El transformador(?) está conectado al rectificador en sus 2 bornes y a la bobina en 1 borne, con cables que salen del interior del enrollado. De la bobina y del centro del rectificador (compuesto por 3 placas paralelas) salen 2 cables que quedan sueltos. Del otro lado del enrollado salen 2 cables, conectados a una regleta. En este extremo sobre el soporte, etiqueta marca 125 V. En el lado opuesto idem 30 V. T4: longitud x anchura x separación extremos planchas del rectificador. Vicente Such.
Pertenece a Colección
Tipo arte
ES
1
Adjuntos
ES
266
Descripción
ES
Circuito LC
modelo
ES
Semikron B 3
Dimensiones
ES
16 10 8 T1: 8 x 6.5 x 3.5 cm, T2: 6.5 x 4 x 5.5 cm, T3: 1 x 7 cm, T4: 5.1 x 5.1 x 3.1 cm.
ES
Más detalles
