Puente de resistencias
Ficha
Signatura
ES
F-0230
N_inventario
ES
9228
idFicha
ES
229
Título
ES
Puente de resistencias
Materiales
Escala
ES
-20 a 20
Precisión
ES
1
Fabricante
ES
H. Tinsley & Co. Ltd
Distribuidor
ES
Hucoa-Erlöss
Ubicación precisa
ES
Físicas//Física Aplicada//C//1//Laboratorio de técnicas experimentales de electromagnetismo
Info_adicional
ES
229
Observaciones
ES

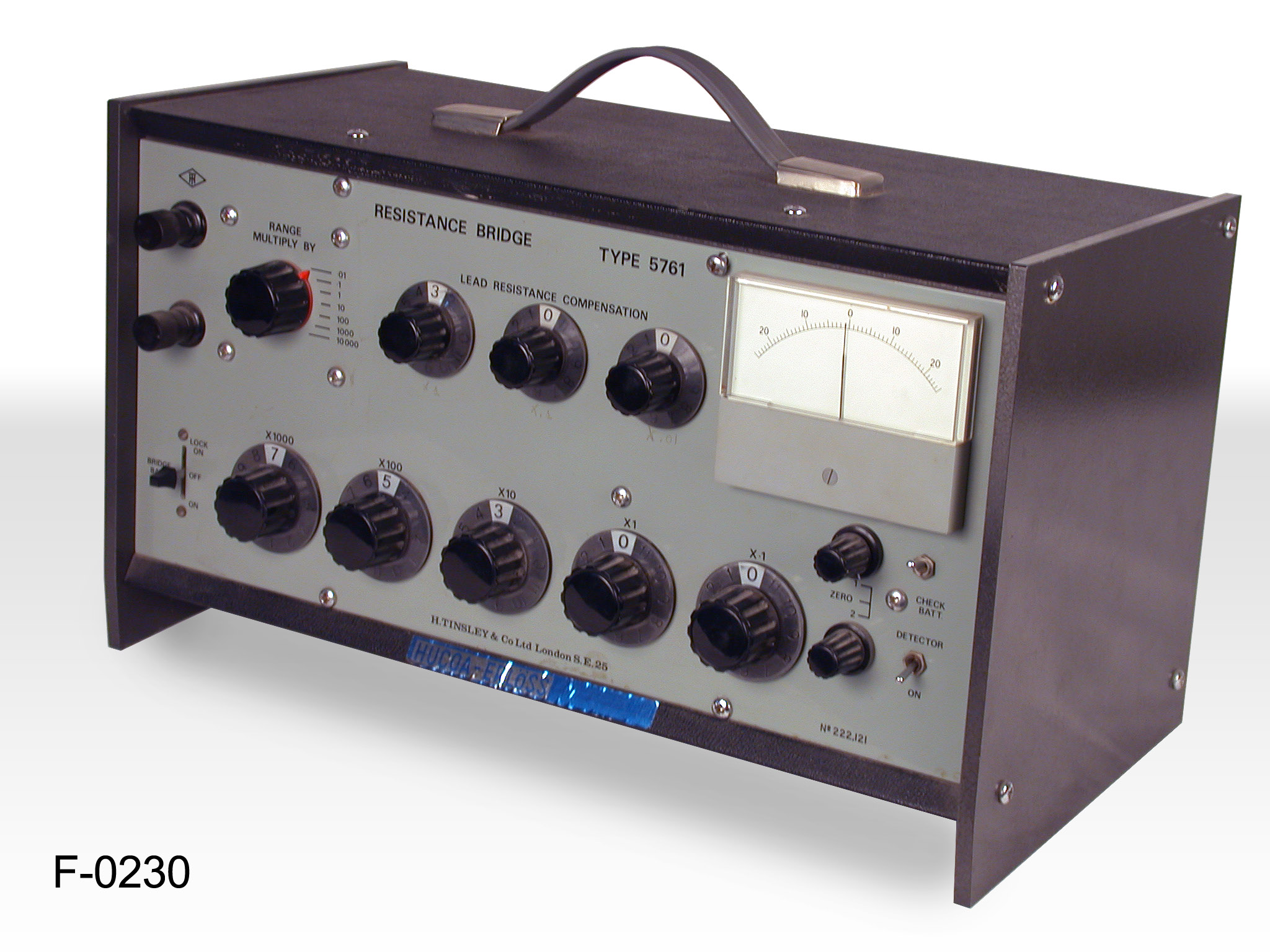

Contacto: Benito Gimeno y Carmina Tortajada 'Resistance bridge' Etiqueta del distribuidor en el frontal. Idéntico a F-0231. Pasa lo mismo con los interruptores ¿Serán así?. 5 mandos de 0 a 10, precisión 1: x 0.1, x 1, x 10, x 100, x 1000; Mando 'Range multiply by': 0.01, 0.1, 1, 10, 100, 1000, 10000; 3 mandos ' Lead Resistance compensation' de 0 a 10, precisión 1; Ver NOTAS3. FONTS En fullet 137G/73 i carta del fabricant: 'The 5761 was a portable version of the Type 5577 Precision Bridge. Unlike the conventional Wheatstone Bridge the measuring dials consist of conductance elements and the lowest resistance is 50 ohm, this eliminates resistance. '.....lead resistance comes into the measurement, therefore there are three additional decades for balancing out the lead resistance' . '...conductance decades having the advantage of high resistance coil values and consequently virtually no switch contact resistance errors. The bridge covers the range 0.001 Ohms-100MegaOhms in seven ranges. Five conductance decays form the measuring dials. A special feature is a three decade lead resistance balancing circuit which enables the resistance of the connecting leads to be balanced out before measurements are made. Adequate sensitivity is ensured on all ranges by a sensitive built.in d.c. electronic detector, balance being indicated on a centre zero clear scale pointer instrument............. The bridge supply is from two 1.5 V dry batteries mounted internally, maximum current drain is 3 milliamps..........A check battery key is provided on the front panel to indicate the condition of the detector battery...... The...bridge....requires no external power connections. The accuracy over most of its range is 0.01%'. El nº de sèrie de l'instrument mostrat en el fullet sembla ser 220.298 i doncs no està molt allunyat del del nostre instrument. Hi ha esquema de circuit per al model 5577 que és del mateix tipus però més complicat (amb algun comandament més). Mirant-lo sembla ésser que amb 'conductance decades' es refereix a que les rodes que fan variar les resistències són reostats i doncs el canvi és continu i no discret com en els ponts de fitxes i pivots. Tanmateix potser no siga això car diu que el pont de Wheatstone convencional no en té d'açò. DE TOTES MANERES CONSULTAR LTEE11 QUE POTSER SIGA EL FULLET ORIGINAL DE L'APARELL I PORTA ESQUEMES DEL CIRCUIT. VEURE AQUESTA INFO EN F-0231. DATACI€: en Tinsley (c. 1964) no apareix però sí que ho fa el model 5577 del qual el 5761 és una versió portàtil i simplificada. A més el fullet del primer és el 137D i el del segon el 137G/73 per la qual cosa deduïm que el nostre model és posterior. El que no sabem és amb quina freqüència mitjana introduí Tinsley nous models. De moment suposarem que el nostre és de c.1970.
Pertenece a Colección
Tipo arte
ES
1
Adjuntos
ES
229
Bibliografía
Descripción
ES
Puente de resistencias
modelo
ES
5761
Dimensiones
ES
18.8 39.5 22.5
ES
