Polímetro
Ficha
Signatura
ES
F-0222
N_inventario
ES
9221
idFicha
ES
222
Título
ES
Polímetro
Escala
ES
E1: 0 a 300; E2: 0 a 100; E3: -20 a 0
Precisión
ES
E1: 2, E2: 1, E3: 0.2 de 0 a -5, 0.5 de -5 a -15, 1 de -15 a -20.
Fabricante
ES
Philips
Ubicación precisa
ES
Físicas//Física Aplicada//C//1//Laboratorio de técnicas experimentales de electromagnetismo
Info_adicional
ES
222
Observaciones
ES

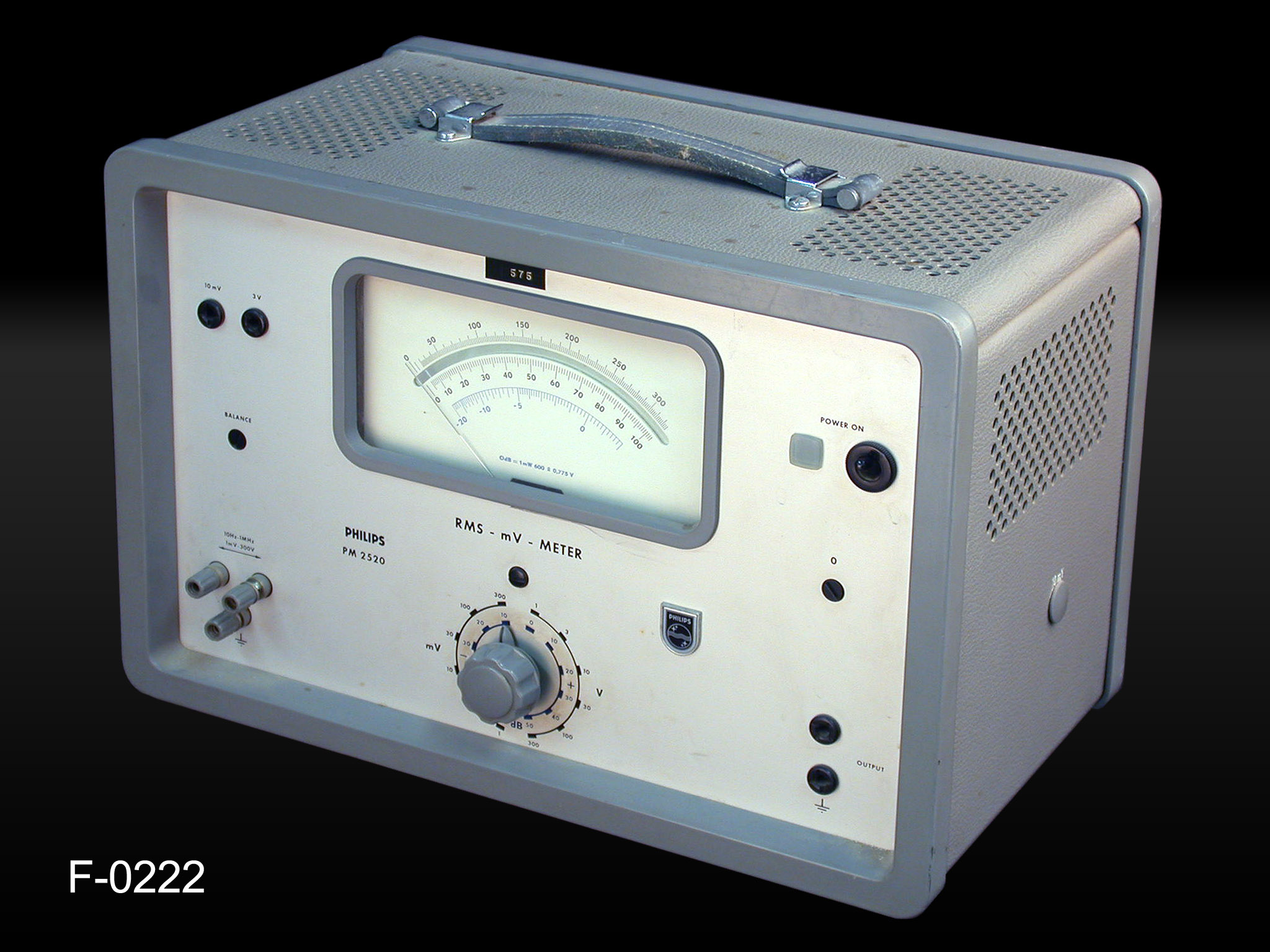

Contacto: Benito Gimeno y Carmina Tortajada 'RMS - mV - METER' (i.e. el voltímetro mide valores eficaces). Placa de especif icaciones en el panel posterior: ' 110-245 V, 70 W, 40-60 Hz' que son pues los valores de alimentación. El voltaje seleccionado en su última utilización es 220 V. Descripción (continua): 1 par de bornes de salida, uno de ellos a tierra; 3 bornes con la indicación '10Hz-1MHz, 1mV-300V', uno de ellos a tierra; 2 mandos-tornillo de ajuste: ' balance' y '0'. Sobre la pantalla de lectura, indicación 'OdB(sic) = 1mW 600 Ohm 0.775 V'. Detrás tiene 2 bornes de conexión para un ' aparato grafo' o grabador ('recorder'). Conexión de enchufe macho de dos patas cilíndricas, a alimentación. Lógicamente E1 y E2 se usan para el voltaje y E3 para los dB y así está indicado con la concordancia de colores entre la escala y el mando de calibrado. Mando de calibrado: 1, 3, 10, 100, 300 mV; 1, 3, 10, 30, 100, 300 V; -60, -50, -40, -30, -20, -10, 0, 10, 20, 30, 40, 50 dB. Conexión 10 mV y conexión 3 V. Ver NOTAS3. Adhesivo con número 575. NOTA: el catálogo lo he consultado en el LAb. V. Gandía del dpt. de Termodinámica. En este laboratorio hay otros catálogos, folletos y fichas de prácticas, que si bien no corresponden a aparatos catalogados es interesante catalogar ya que son en general de los 60-70 y pueden servir para otros instrumentos de la colección (como es el caso ahora) o para las futuras adquisiciones provenientes de este departamento. Tengo fotocopia de la página. 'PM 2520/01'. FONTS En Philips (1966), 26: 'Some of its applications are: - Noise and microphone tests - Distortion measurements with filter-supressed fundamental. - Attenuation measurements on L.F. transmission systems - Current and loss measurements on transformer coils and magnetic amplifiers. - Measurements on silcon-controlled rectifiers. - Ripple-voltage checks on power supply units. - Audio and video-power measurements. - Measurements on audio amplifiers - Anode voltage checks on non-sinusoidally driven tubes' .
Pertenece a Colección
Tipo arte
ES
1
Adjuntos
ES
222
Bibliografía
Descripción
ES
Polímetro
modelo
ES
PM 2520/01
Dimensiones
ES
20.5 36 25.3
ES
Más detalles
