Puente de Wheatstone de hilo dividido
Ficha
Signatura
ES
F-0038
N_inventario
ES
9036
idFicha
ES
37
Título
ES
Puente de Wheatstone de hilo dividido
Materiales
Escala
ES
0 a 100 cm
Precisión
ES
0.1 cm
Ubicación precisa
ES
Físicas//Laboratorio de Física General//C//Planta baja//3021
Info_adicional
ES
37
Observaciones
ES

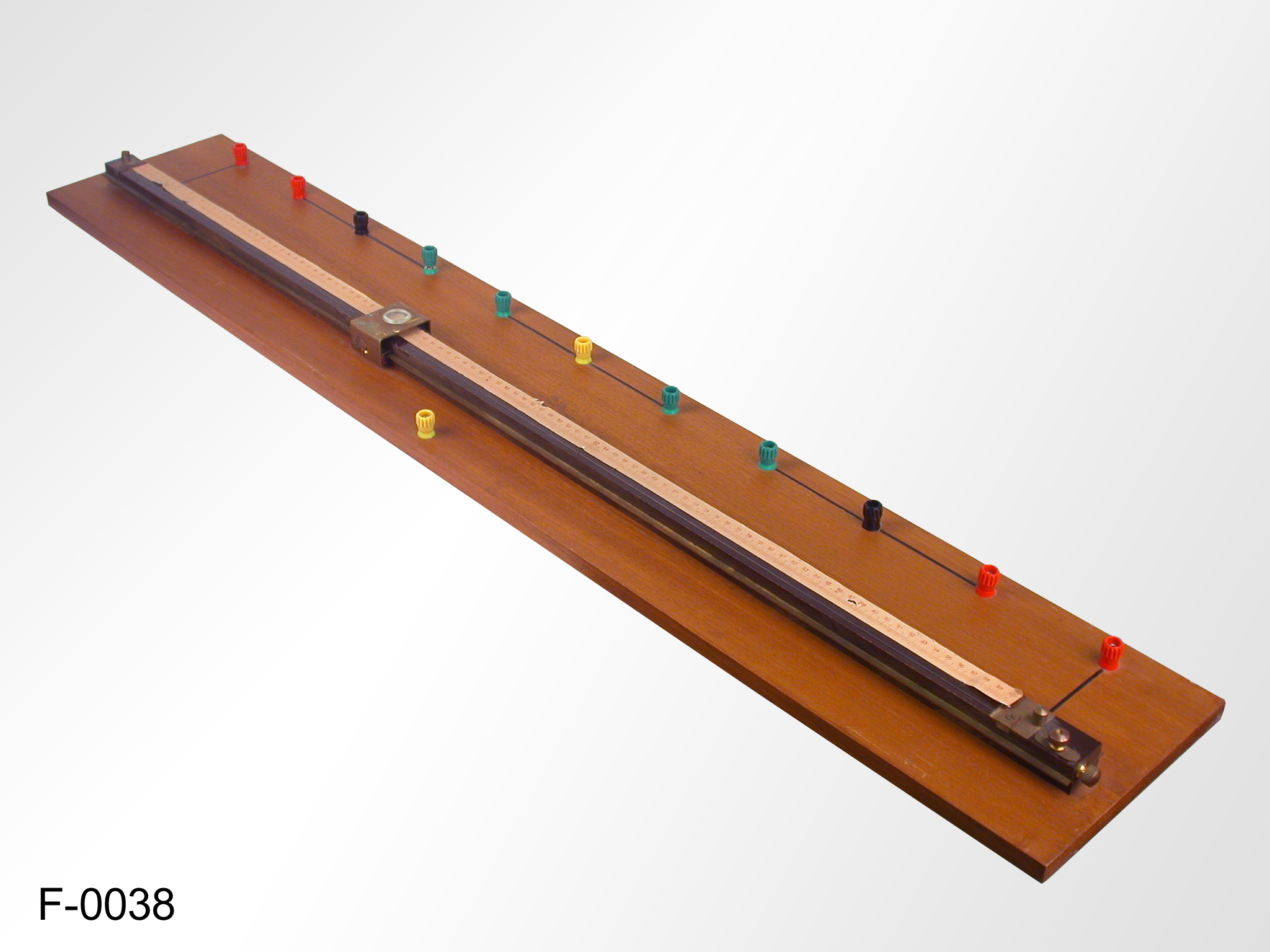

Contacto: Teófilo Pitarch y María Angeles Casas Es un montaje casero. La regla esta compuesta por 2 planchas de baquelita marron , entre las cuales hay una lamina de laton dorado. Sobre ella esta la escala de papel y corre un cursor de laton dorado con ventana y marca para leer su posicion sobre la primera. Encima de la escala hay un hilo de resistencia de un metal blanco. Sobre el soporte de madera hay 3 trios de bornes unidos entre si, 1 borne en cada extremo de la regla y 1 borne situado en el centro de esta pero para el cual lo importante es que esta conectado a la lamina de laton y esta es la que hace el contacto con el cursor que corre sobre ella. Excepto la del cursor, el resto de conexiones estan dibujadas sobre el soporte. Probablemente se trata de un puente Wheatstone de hilo, en el que la resistencia de hilo remplaza a 2 de las fijas y el valor del cociente de estas vendra dado por el del cociente de la distancia del cursor a uno y otro extremo de la regla. Asi los bornes seran para el galvanometro, la fuente, una resistencia patron y la resistencia a medir. Esto esta explicado de manera breve pero exacta por ej. en el Diccionario de Fisica de J. Aguilar, que se enuentra por ej. en la Bi. de Ciencias.
Pertenece a Colección
Tipo arte
ES
1
Adjuntos
ES
37
Descripción
ES
Puente de Wheatstone de hilo dividido
Dimensiones
ES
20 115 5
ES
Más detalles
